Переключатель режимов – важный элемент конструкции кухонной плиты, устройство, которое позволяет управлять нагревательными элементами. Его основная задача – регулировать мощность нагрева и выбирать различные режимы работы. Для конфорок это регулировка мощности нагрева от минимального до максимального значения. Для духовых шкафов переключатели управляют не только интенсивностью нагрева, но и выбором нагревательных элементов (верхний ТЭН, нижний ТЭН, гриль).
Основные виды переключателей мощности и их конструкция
По принципу действия эти устройства делятся на несколько групп:
- Ступенчатый переключатель. Регулировка происходит при повороте ручки в нескольких позициях (от 6 до 10) с фиксацией и характерным щелчком.
- Плавный переключатель работает путем изменения напряжения на нагревательном элементе. Регулировка осуществляется не позиционно, а плавно, бесшумно, без щелчков.
- В современных плитах также широко распространено управление, где функции переключателя выполняют микроконтроллеры и электронные сенсорные панели через плату управления и реле или симисторы.

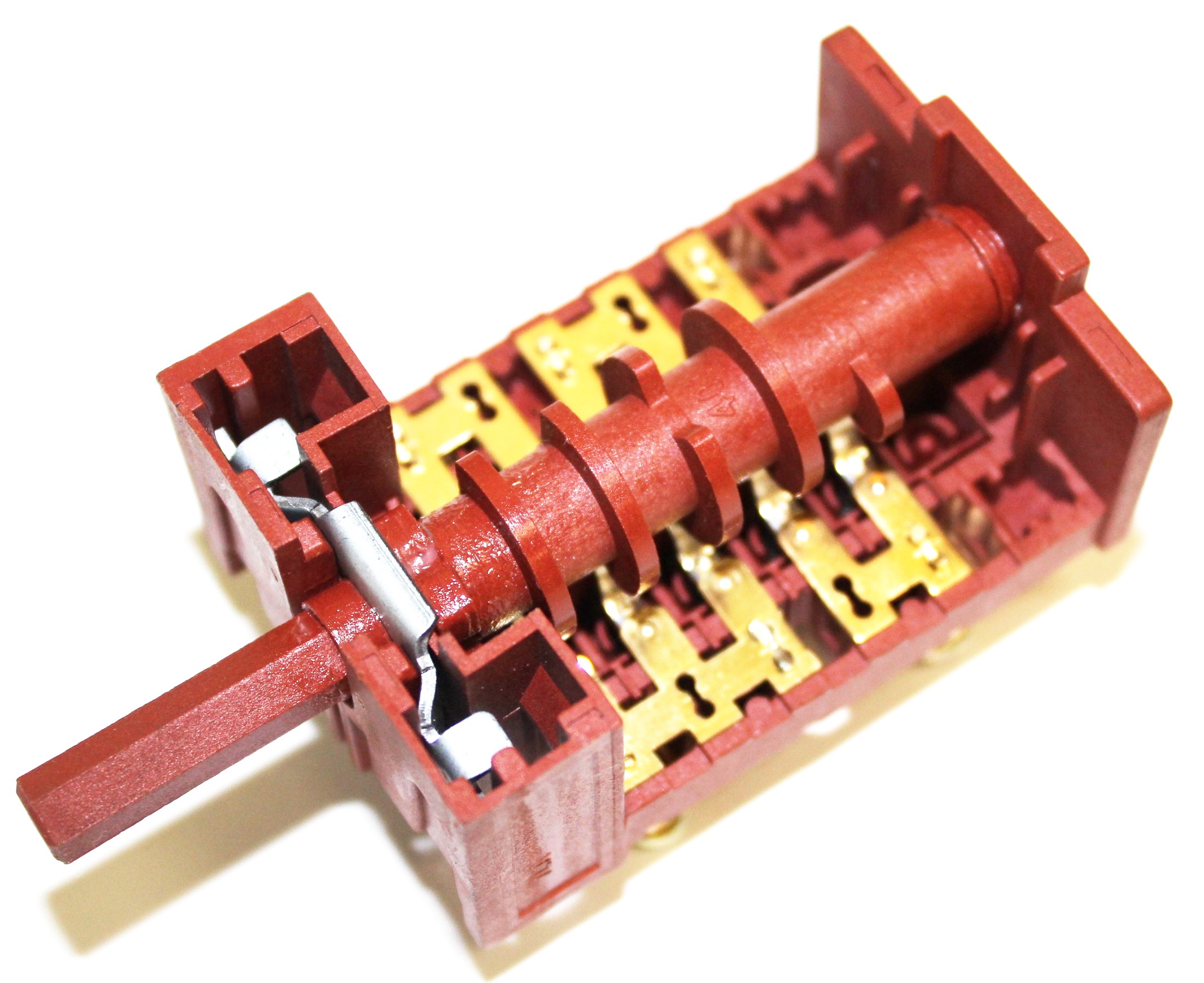

Конструкция ступенчатого переключателя состоит из корпуса, механической части, связанной с ручкой, и электрической схемы с кулачками:
- Корпус изготавливается из диэлектрического пластика, выдерживающего высокие температуры.
- Механическая часть представляет собой шток (ось), на который устанавливается ручка управления. С помощью винта и клина ручка фиксируется на штоке.
- Вал со специальными выступами перемещает контакты в соответствии с выбранной позицией.
- Набор неподвижных контактов (ламелей), к которым подключены провода от конфорки.
Конструкция плавного переключателя состоит из:
- Корпуса из термостойкого пластика (карболита, фенопласта, полиимида, полисульфона).
- Поворотной ручки, которая вращает внутренний кулачковый механизм.
- Нагревательных элементов (ТЭНов).
- Диммера – электронного устройства, которое позволяет плавно изменять уровень мощности нагревательного элемента.
- Гибких контактов (ламелей), которые при повороте ручки замыкают необходимые контакты, регулируя мощность конфорки.
В случае замены вышедшего из строя переключателя следует выбирать либо модель, которая была установлена на заводе (ее артикул указан на шильдике детали), либо полностью совместимый аналог. При этом учитывайте количество ступеней (позиций), схему подключения и маркировку клемм, длину и форму вала под ручку, допустимую мощность (напряжение и силу тока).
Сравнение оригиналов, дубликатов и копий
Оригинальные детали производятся по технологиям, разработанным владельцем бренда. Такие изделия точно соответствуют заявленным параметрам: мощности, габаритам, используемым материалам. Они самые дорогие, поскольку проходят обязательную сертификацию, гарантируют корректную работу, длительный срок службы и минимальный риск отказа.
Дубликаты – близкие по рабочим характеристикам аналоги оригиналов, изготовленные владельцем бренда или сторонней организацией. Демонстрируют хорошее сочетание цены и качества. Из-за использования более дешевых материалов они могут несколько уступать оригиналам по надежности и срокам службы.
Копии – самые ненадежные заменители оригиналов, аналоги, которые создаются путем реверс-инжиниринга. В их производстве могут быть использованы некачественные дешевые материалы и упрощенные технологии. Такие детали могут не выдерживать заявленных нагрузок, что приводит к высокой вероятности нарушения работы оборудования.
